• Эвакуатор с устройством частичной погрузки

Эвакуатор на базе автомобиля MAN TGA 26.360 — уникальный проект, не имеющий аналогов в России, выпущен Всеволожским Крановым Заводом. Конструкция и оснащение эвакуатора позволяет выполнять любые задачи по перевозке крупногабаритной спецтехники.

В процессе переоборудования на базовом шасси установлен кран-манипуляторная установка Palfinger PK 35000, подъемно-сдвижная платформа WERKER, гидравлическая лебедка, устройство частичной погрузки WERKER собственного производства и фаркоп. Эвакуатор оснащен системой противовесов на переднем свесе, позволяющей добиться рациональной загрузки осей автомобиля.

Слаженная работа производственного отдела и передовые решения конструкторского бюро позволили воплотить в жизнь этот технически сложный проект, создав универсальный эвакуатор, способный осуществлять погрузку и перевозку крупнотоннажной техники различными способами.

Устройство частичной погрузки

Основное предназначение эвакуатора MAN — перевозка автобусов за переднюю ось. Городские и туристические автобусы современной конструкции обладают большим передним свесом и низким дорожным просветом. Поэтому возникла необходимость разработать и изготовить устройство частичной погрузки, обладающее достаточным вылетом стрелы с учетом конструкции автобуса, способное выдерживать расчетные нагрузки и имеющее возможность складываться в транспортное положение.

•
• Автобус на устройстве частичной погрузки

•
• Буксировка автобуса методом частичной погрузки

Эвакуаторная платформа

На шасси установлена эвакуаторная платформа WERKER подъемно-сдвижного типа грузоподъемностью 8000 кг, оснащенная гидравлической лебедкой Бизон HV 30000 с тяговым усилием 13,6 тонн. Угол заезда платформы составляет не менее 12 градусов.

•
• Эвакуаторная платформа WERKER

•

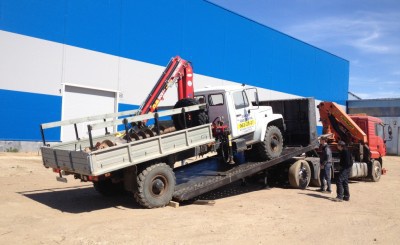

• Испытания грузоподъемности эвакуаторной платформы

Кран-манипуляторная установка

Кран-манипуляторная установка Palfinger PK 35000, размещенная за кабиной автомобиля, обладает грузовым моментом 30 т*м и максимальной грузоподъемностью в 9,5 тонн. С помощью манипулятора можно осуществлять погрузку транспортных средств с поврежденной ходовой частью на эвакуаторную платформу для перевозки к месту ремонта.

•
• Кран-манипулятор в разложенном состоянии

Основные операции по управлению эвакуаторной платформой, лебедкой и устройством частичной погрузки осуществляются с помощью пульта дистанционного управления, что делает более комфортной работу водителя эвакуатора.
